一、概述

CG-JF-02局部放电及温度监测装置是安装在配电网络系统中的环网开关柜、电缆分支箱、箱变等一次开关设备上，用于在线监测局部放电、指示相应电缆区段的短路和接地故障以及实时温度的一种在线监测装置。脉冲电流法是当前普遍认可且广泛使用的一种局部放电量测试方法，其结果是以pc为单位的视在放电量，属于定量性质的测量，能客观反映电气设备的绝缘状态。在各种开关柜中，10kV及以上电压等级环网柜由于安装数量最大，故障次数也最多，造成的后果也很严重。因此，对10kV及以上电压等级开关柜进行局部放电及升温在线监测，不但能够了解设备的绝缘状况，还能够及时发现许多有关制造与安装方面的问题，确定绝缘故障的原因及其严重程度。该装置还集成了电缆温度、故障指示等功能，集测量、分析、诊断为一体，面板使用 OLED 屏幕显示界面，方便巡检人员判断开关柜的绝缘状况，降低运维成本，及时处理存在的绝缘隐患，提高配电设备运行的可靠性。

二、功能特点

1．实时温度:电子CT在工作中检测线缆温度，并将实时数据通过光纤传输给主机,并在主机屏幕上显示。

2．短路报警指示:当线路电流达到或超过预先设置的短路电流的整定值时，电子 CT 发出报警信号，通过光纤传输给主机。

3．接地报警指示:当线路电流达到或超过预先设置的接地电流的整定值时，电子 CT 发出报警信号，通过光纤传输到主机。

4．温度报警指示：当线路温度达到或超过预先设置的温度整定值时，主机会自动进行告警，并带有故障灯提示。

5．采用脉冲电流法的局放检测技术，监测灵敏度高。

6．执行局部放电检测的国际标准IEC60270，能对放电进行定量。

7．功能齐全，集成故障指示器、电缆测温功能于一体。

8．采用自适应抗干扰技术，可有效消除现场背景噪声干扰。

9．连续、实时在线监测设备绝缘缺陷，及时发现电气设备运行状态异常。

10．概率强度、放电频度、带电状态、故障指示、电缆测温等通过显示屏就地显示。

11．RS485通讯方式，可实现大数据综合诊断，诊断结果更准确。

12．内置局部放电诊断分析和结合电缆头温度的告警算法，当监测到高压设备发生局放时，LED告警灯常亮和继电器告警接点发出设备异常告警。

13．调试可模拟各种故障情况，使得调试、测试更加方便高效。

三、技术参数

1. 测量范围：0～1000pC

2. 灵敏度：不低于 10pC

3. 测量精度：放电强度测量不低于5%放电频度测量不低于 2%

4. 频带范围：100kHz～5MHz

5. 监测变量：概率强度、平均强度、放电频次

6. 放电频度：大于 6000（1s）

模拟采样速率：大于1MS/s

脉冲分辨时间：大于2.8us

7． 高压带电指示参数

启辉电压： ≥额定电压×0.35

闭锁电压： ≥额定电压×0.65

工作寿命： ≥100000 小时

抗电强度： 接线端子对于外壳>2000V 1min

闭锁输出： 220VAC/3A（接点容量）；30VDC/3A（接点容量）

8. 短路故障电流测量范围：200-1000A

报警出厂整定值：800A误差±10%出厂按客户需求设定

9. 接地故障电流测量范围：8-50A

报警出厂整定值：20A/50A(可定制)误差±10%出厂按客户需求设定

10. 电缆温度故障报警出厂整定值：60℃误差±1%出厂按客户需求设定

11. 电缆实时温度测量范围：－40℃~+120℃，误差±0.5℃.

12. 工作电源：外部供电DC24V/DC48V/AC220V,电流＜200mA。（可选）

13. 自动复位时间：可通过显示屏设定（默认 24 小时）

14. 防护等级：主机：IP54； 电子CT ：IP65

15. 主机工作环境：-40℃~+75℃

16. 通讯方式：RS485 通讯,支持MODBUS规约协议(默认 9600bps,8个数据位，无校验，1个停止位)。

17. 使用范围：20kV以下等级的系统中。

18.  外形尺寸：102×54×95mm；开孔尺寸：91×44mm

四、主要组件

CG-JF-02 局部放电及温度在线监测装置主要组件包括：监测主机、高压带电传感器（不配套）、短路电流传感器（含测温功能）、接地电流传感器及连接附件等。

4.1 在线监测主机

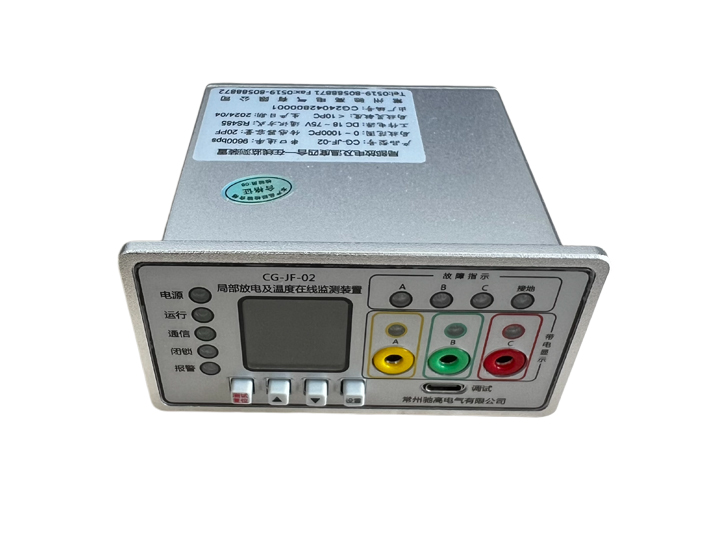

监测主机（图1）包括信号处理模块、主板及机壳、液晶屏、按键、接口等部件。主要功能有：信号放大、信号处理（如：数字滤波、波形测量、脉冲记数、波形数据、温度信号等）、数据本地存储、数据及故障信号通讯远传、带电指示、故障指示、液晶屏人机交互。监测主机可接入3个高压带电传感器、3个短路电流传感器、1个接地电流传感器。其中高压带电传感器与监测主机之间通过50Ω同轴线缆连接；短路接地电流传感器与监测主机之间通过三芯屏蔽线连接；通过485总线和Modbus-RTU 协议组网远程通讯，现场可采用供电通讯一体化的多芯电缆布线。

监测主机采用铝合金外壳，结构高度集成化，体积小、外观简洁、安装方便。面板式安装，具有极强的电磁兼容性和抗干扰能力；采用可插拔式端子方便现场安装接线。

监测主机外形尺寸为102mm*54mm*95mm及建议安装开孔尺寸为91mm*44mm。
