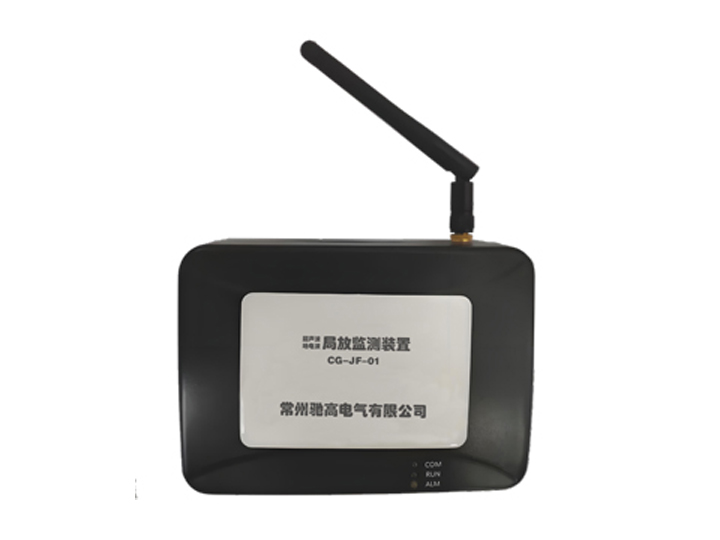

产品概述：

   高压开关柜是使用极广且数量最多的开关设备。由于在设计、制造、安装和运行维护方面存在着不同程度的问题。因而事故率比较高。在诸多性质的开关柜事故中，绝缘事故多发生于10千伏及以上电压等级,造成的后果也很严重。而且往往一台出现事故，殃及邻柜的现象更为突出。因此，迫切需要对开关柜设备运行状况进行实时在线监测,及时了解设备的运行状态及绝缘劣化程度，确定检修时间及措施，减少停电时间和事故的发生，提高电力系统运行的安全可靠性及自动化程度。

    高压开关柜的绝缘故障主要表现为外绝缘对地闪络击穿,内绝缘闪络对地击穿,相间绝缘闪络击穿，雷击过电压闪络击穿，瓷瓶套管、电容套管闪络、污闪、击闪、击穿、爆炸，提升杆闪络，CT闪络、击穿、爆炸，瓷瓶断裂等。各类绝缘缺陷发展到最终击穿，酿成事故之前，往往会出现局部放电阶段，局部放电的严重程度能够反映绝缘状态，因此通过实时在线监测局部放电来判断设备绝缘状态是实现开关柜绝缘在线监测诊断和诊断的有效手段。





主要技术指标：

1、系统适用范围:中、高压开关柜;

2、测量范围:TEV:1.0-60dB(mV)/超声波:2.0-76dB(uA);

3、组网方式:RS485 Modbus、无线lora、zigbee等;

4、工作电源: AC/DC220V;.5、安装场所:室内;·6、设备形式:高原型;

5、环境温度:-25~+80℃

6、数据记录时间周期:跟随后台系统;

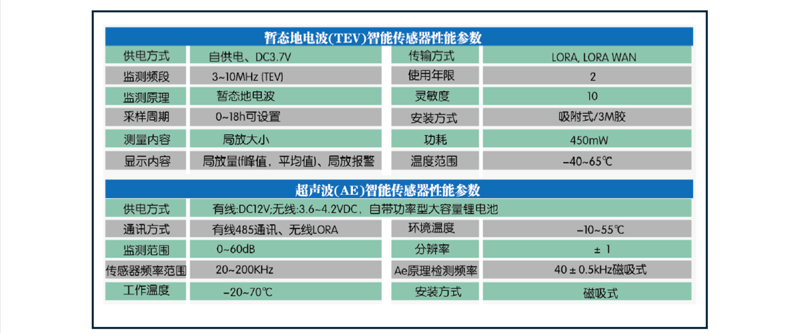

暂态地电波(TEV)智能传感器/超声波(AE)智能传感器性能参数：





产品功能：

系统能够实时监控TEV和超声波传感器监测到的信号特征量。TEV幅值，超声波幅值，以及告警状态;当监测值满足告警条件时，告警栏会显示告警级别，分别为“无告警、一般告警、

严重告警”。



主要技术指标：
